6.4.1 Передний тормозной механизм

6.5. Передний тормозной механизм

ОБЩИЕ СВЕДЕНИЯ

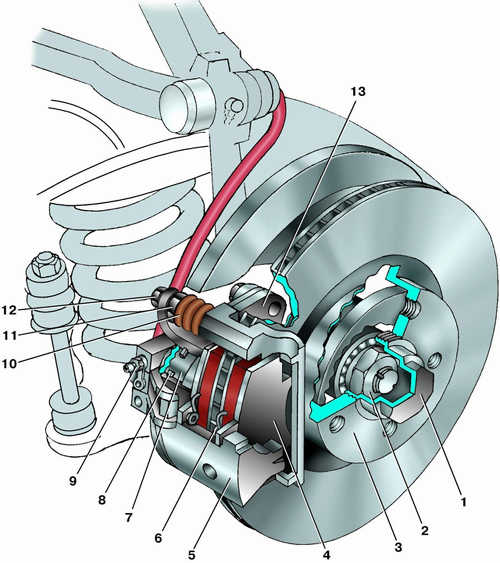

Устройство переднего тормозного механизма показано на рисунке.

Передний тормозной механизм
 Передний тормозной механизм ГАЗ 3110 1 – колпак ступицы;

2 – гайка;

3 – тормозной диск;

4 – тормозная колодка;

5 – корпус скобы;

6 – пружина колодки;

7 – поршень;

8 – манжета;

9 – клапан прокачки;

10 – чехол пальца;

11 – направляющий палец;

12 – болт скобы;

13 – основание скобы
